锁面板之侧面冷花问题案例分析

放大字体  缩小字体 发布日期:2013-03-19 来源:全锌网 浏览次数:939

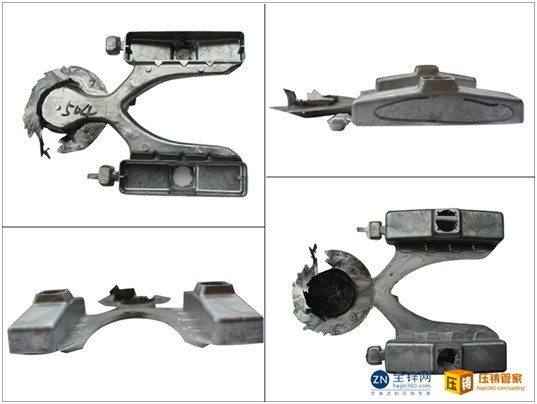

产品:锁面板

产品问题:面板侧面出现冷花

压铸管家分析报告:

问题分析:侧面出现冷花是因为侧面是金属液流到最后位置,金属液在模腔内几经周折,压力和温度都有很大的损失。

解决方案:

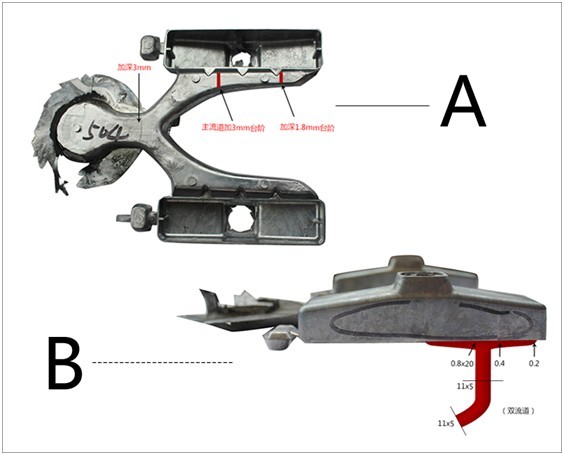

方案一:在原来的基础上进行修改,控制流道的截面,特别是主流道在分为两支流道的地方,截面反而增大,造成压力损失较大,应该控制分流道的截面面积。

方案二:重新设计流道,采用锥形浇注系统,设计方案如下图所示。
