从料头看压铸工艺-小分流锥 大学问

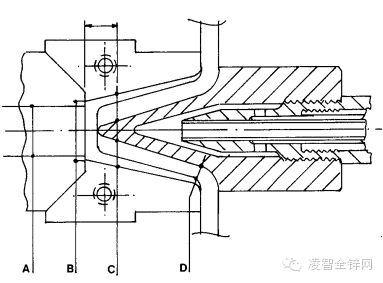

1、 分流锥设计设计的时候要注意加快冷却

2、 分流锥流道截面积之和必须要小于喷嘴的出口截面积。这样才能不断的收缩。

3、 分流锥的浇道大一点比较好，最好20°以上，才能保证冷却效果

4、 分流锥壁应越薄越好，但是必须在不被机械手夹破的前提下，最好不要超过0.3mm厚。

【根据料头看工艺】

最后，小编根据咱们压铸中常见的5款分流锥，告诉大家艺怎样的料头/分流锥设计是否合理：

分流锥温度过高型↓

分流锥温度过高型↓

射嘴温度过低型，且射嘴未对准↓

射嘴温度过低型↓

标准料头↓
