源自德国：压铸模流道设计关键点，不懂你就out了！

一定要保证入口截面要比出口截面大10%的原则，设计时要避免角度要小于90°，不要直接过渡。

2、射流角度

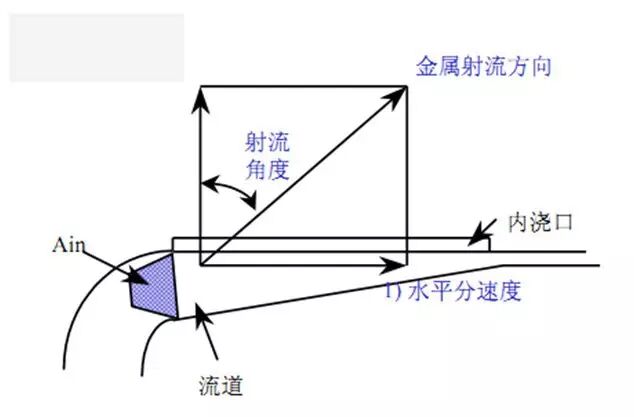

请记住金属液不是直接射进去的，都是呈一定角度的。而影响浇口角度是由以下因素决定的：内浇口始端流道截面积(Ain)、内浇口截面积(Ag)。

公式：射流角度=f(内浇口始端流道截面积(Ain)与内浇口截面积(Ag)之比)

虽然知道了计算射流角度的因素，但是不是意味着可以随意控制射流角度，注意:实际上射流角度只能控制在25°到45°之间。超出后就无法控制。

3、内浇口的Y型三角区设计

流道离开模腔的长度不能超过10-15mm

表面质量高选择有浇口的Y型连接区（见下图）

表面质量要求低点的，选择无浇口的Y型连接区（见下图）

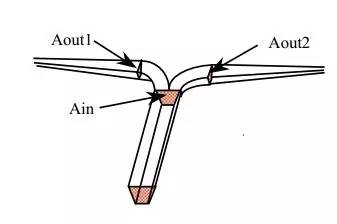

同时要注意浇口不断的收缩，有浇口的注意：Ain>110% x (Aout1 + Aout2 + Ag1 +Ag2 )

无浇口的Y型连接区注意：Ain > 110% (Aout1 + Aout2)

4、内浇口与型腔链接时应注意的

①避免金属液直接冲击型壁，容易粘膜

②应增加斜面或圆角，避免金属液冲击，可以使用较高充型速度。

5、流道截面

①理想的流道截面形状——圆形（流量损失和能量损失最少，但是圆形对于加工来说是比较困难）

实际是建议采用：梯形截面。扇形流道和浇口之间的连接部分往往做成10到45度的角度。这样更有利于增强散热，特别是当模具两半都有模腔的时候。

②梯形有2种，一种是连接浇口的，是45°，另一种是不连接浇口的，用于过度的，过度的则10°。

6、横浇道设计

①主流道的设计也应该有截面收缩。收缩率在5%到10%之间

②横浇道一个是连接横浇道，一个是直浇道，浇道怎么选呢？

一般选择梯形的截面，这样才能使金属液不断加快速度，使压力不断加强。

7、流道的截面在拐弯处非常重要

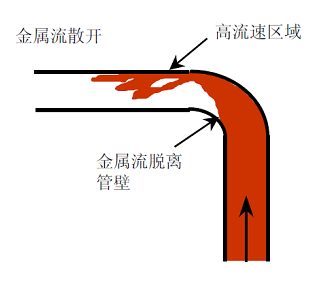

如果是急拐弯，将近90，如下图，一般是有卷气，若拐弯角度加大些，比较圆润的弯，适当在拐弯处收缩比率在10%左右，这样气体就不会产生。

（这就好比开车，在丁字路口和在有幅度的大拐弯处开车，比较一下就知道哪个顺了）

8、流道的截面在拐弯处应注意的几点

①弯度不要弄90°，稍微带点幅度，

②在流出的面积和流进的面积要不断的收缩，收缩10%左右，有利于气体的排出

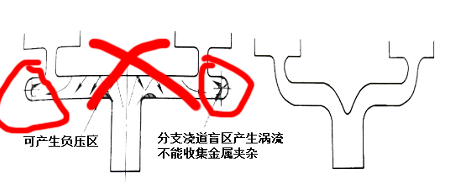

9、分支浇道

①这边会来回打架，能力损失很大，会出现乱流

②像打太极一样，才比较顺。
