你了解压铸铝合金各金属元素的作用么？

1.硅（Si）

硅是大多数压铸铝合金的主要元素，它能改善合金的铸造性能，一般含量在7%-11%。硅作用：

1、提高合金的高温流动性

2、减少收缩率

3、减少热裂倾向

4、提高耐磨性

但含硅量超过12%时，硅与铝形成过共晶体，而铜、铁等杂质又多时，即出现游离硅的硬质点，使切削加工困难，高硅铝合金对铸件坩埚的熔蚀作用严重。

2.铜（Cu）

合金中铜含量通常在2.5% ~ 5%，增加含铜量，能提高合金的流动性，抗拉强度和硬度，但降低了抗蚀性和塑性，热裂倾向增大。

3.镁（Mg）

在高硅铝合金中加入少量（约0.2～0.3％）的镁，可提高强度和屈服极限，提高合金的切削加工性。

含镁量过高，铸造性能变差，在高温下的强度和塑性都低，冷却时收缩大，故易产生热裂和形成疏松。

4.锌（Zn）

锌在铝锌系铝合金中能提高流动性，提高铸造性能，提高抗拉强度，但热裂倾向增大，抗蚀性降低，一般要小于1.2%。

5.铁（Fe）

由于铝合金对模具的粘附作用十分强烈，当铁含量在0.6％以下时尤为强烈。当超过0.6％后，粘模现象便大为减轻，故含铁量一般应控制在0.6～1％范围内对压铸是有好处的。

含铁量太高时，铁以FeAl3、Fe2Al7和Al－Si－Fe的片状或针状组织存在于合金中，降低机械性能，这种组织还会使合金的流动性减低，热裂性增大，抗蚀性能降低。

6.锰（Mn）

锰在铝合金中能减少铁的有害影响，能使铝合金中由铁形成的片状或针状组织变为细密的晶体组织，故一般铝合金允许有0.5％以下的锰存在。含锰量过高时，会引起偏析，锰含量一般控制在0.6%以下。

7.镍（Ni）

镍在铝合金中能提高合金的强度和硬度，降低耐蚀性。镍与铁的作用一样，能减少合金对模具的熔蚀，同时又能中和铁的有害影响，提高合金的焊接性能。当镍含量在1～1.5％时，铸件经抛光能获得光洁的表面。由于镍的来源缺乏，应尽量少采用含镍的铝合金。

从上我们可以看出，大多数合金元素都有其积极作用也有负面作用。一个要看量，另外还要看跟谁搭配。诚如古人所言“物无美恶，过则为灾”。

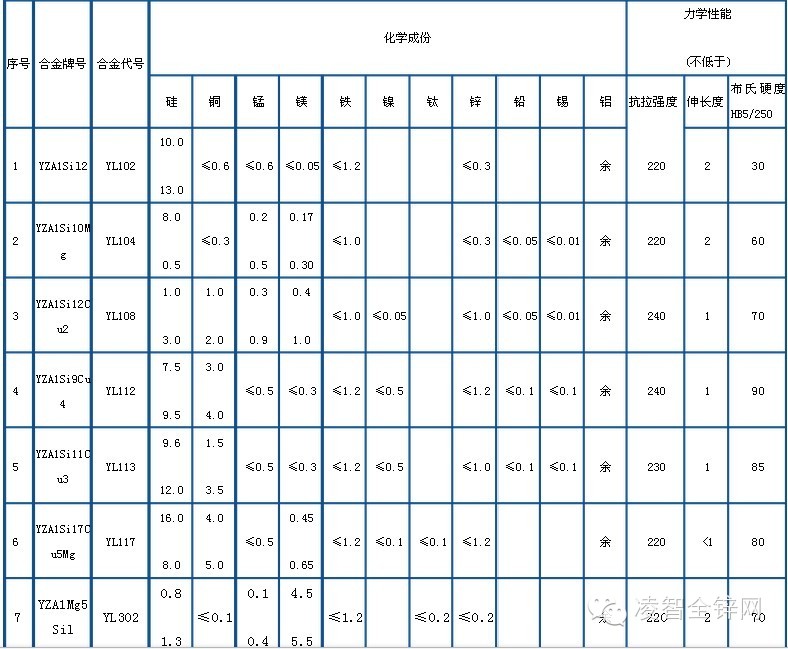

附国标压铸铝合金成分
