【压铸宝典】估算内浇口速度的秘密武器

(1) 德国压铸用计算尺手册

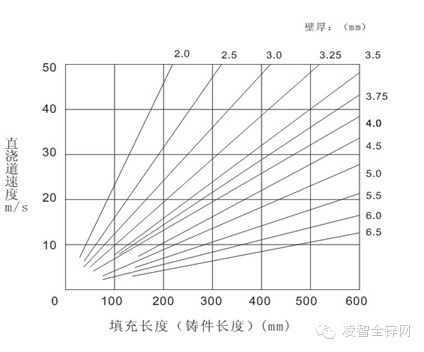

图1是德国计算尺说明书(G. Liei)列出的壁厚、填充长度和内浇口速度的关系。

对薄壁的普通压铸件，希望内浇口速度为40---80米/秒，但高的速度值会引起粘模，所以现在一般控制在60 米/秒以内为好。
(2) ADCI计算尺

项目		内浇口速度(m/s)
新模		45-55
批量生产	普通制品一般值	38
	安全最高值	55
	安全最低值	30

表1

• SDCE计算尺

壁厚(mm)	浇口速度(m/s)
-0.8	46-55
1.3-1.5	43-52
1.7-2.3	40-49
2.4-2.8	37-46
2.9-3.8	34-43
4.6-5.1	32-40
6.1-	28-35

表2 一般浇口速度

在ADCI的手册中认为一般以40米/秒左右为宜。

(3)结合材料和模温

列出了表3的值。

表3 H.H.Pokorny给出的壁厚和内浇口速度的关系

在设计时确定内浇口速度最好参考上列资料，或对一般压铸件先定为40米/秒左右，然后进行试铸，并逐渐加以修正。在增速填充的简单形式的场合，可把上列速度视为平均速度，但在复杂的场合，应通过试验来确定。
