压铸工艺参数检测实例

图5-3为东芝压俦机，对一个压铸件工艺参数的检测数据。压射过程是控制好压铸件品质的关键环节，从填充开始到升压结束约0.1s，是最重要的品质控制时间，见图中⑤和⑥阶段。

图5-3为压铸过程中工艺参数：

①高速压射速度：2.4m/s。

②低速压射速度：0.3 m/s

③增压压力：83.3MPa

④充填压力：15.2 MP（内浇口处）

⑤充填时间：57 ms

⑥升压时间：47 ms

⑦高压加速时间：5ms

图5-3实际压铸的产品及工艺曲线

(2)锌台金压铸件

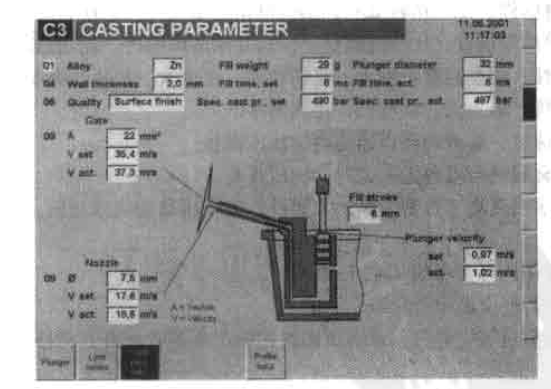

图5-4是富来压铸机对一个锌合金压铸件压铸工艺参数检测实例。

图5-4锌合金压铸工艺参数

1)铸件壁厚：2 mm。

质量要求：需表面处理。

2)冲头直径：32mm。

冲头速度：1.02 m/s。

铸造压力：49 MPa。

3)内浇口截面积：22 mm2。

充填速度：37.3 m/s。

充填时间：6 ms。
